Name: Revolusioner 1350mm Air Doctor Coater Untuk Biodegradable Air Based Coating Machine
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: FM-TL1020
Price: 931,000.00 USD
Availability: InStock

Rumah > Produk > Pelapis Kecepatan Tinggi >

Revolusioner 1350mm Air Doctor Coater Untuk Biodegradable Air Based Coating Machine

1350mm Air Doctor Coater

Revolusioner Air Doctor Coater

250m/Min Mesin Lapisan Berbasis Air

Tempat asal:

Cina

Nama merek:

FENGMING

Sertifikasi:

Nomor model:

FM-TL1020

Hubungi Kami

Minta Kutipan

Revolusioner 1350mm Air Doctor Coater Untuk Biodegradable Air Based Coating Machine

Rincian produk

Nomor model.:

FM-TL

Maks. Lebar Web:

1350mm

Max. Maks. Coating Width Lebar Lapisan:

1350mm

Max. Maks. Unwinder & Rewinder Diameter Diameter Pelepas & Penggulun:

1524mm

Max. Kecepatan pelapis:

250m/Min

Metode pengeringan:

Pengeringan Udara Panas & IR

Panjang Pisau Udara:

1350mm

Bahan Pelapis:

Kertas Seni, Kertas Karton, Kertas Kraft

Ketebalan Bahan:

30-250

Paket Pengangkutan:

Pallet Kayu dengan Paket Film

Spesifikasi:

1350mm

Merek dagang:

Fengming

Asal usul:

Zhejiang, Tiongkok

Kode HS:

8420100090

Menyediakan kemampuan:

3 Set / Bulan

Jenis:

Pelapis Dokter Udara

Tipe yang digerakkan:

Pneumatik

Kelas otomatis:

Otomatis

Bahan Kemasan:

Kertas

Jenis Kemasan:

Karton

Model:

FM-Tl1350

Pengaturan khusus:

Available | Tersedia | Customized Request Permintaan Disesuaikan

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1

Kemasan rincian

palet kayu

Waktu pengiriman

30 hari kerja

Syarat-syarat pembayaran

T/T, L/C

Menyediakan kemampuan

10 Set

Produk terkait

Mesin Lapisan Kertas Papan Duplex Proof Alkohol

Dapatkan Harga Terbaik

2400mm Duplex Board Mesin Lapisan Kertas, Lapisan Kertas Mesin Produsen di Cina dengan Kinerja Tinggi

Dapatkan Harga Terbaik

FM-TP1450 Plastik bebas Mesin Lapisan untuk kertas cangkir kertas kemasan

Dapatkan Harga Terbaik

FM-TP1450 Gas alam Mesin Lapisan bebas plastik untuk kertas lapis

Dapatkan Harga Terbaik

Hubungi Kami

86-577-63796999

Hubungi Sekarang

Deskripsi Produk

Revolusioner 1350mm Air Doctor Coater untuk Biodegradable Air-Based Coating Machine

Deskripsi konfigurasi mesin pelapis
FM-TL1350 adalah mesin pelapis dengan teknologi khusus yang dikembangkan oleh Wenzhou Fengming Machinery Co., Ltd.untuk menanggapi tren perlindungan lingkungan hijau dan secara efektif menggantikan produksi produk kertas denganLaminasi PE / PLAmesin ini dirancang untuk kertas tipis tanpa lapisan plastik bagian bawah mesin ini mengadopsi PLC untuk kontrol logikadan bagian atas mengadopsi layar sentuh untuk pertukaran manusia-mesinKekuatan seluruh mesin didorong oleh konversi frekuensi dan pengontrol gerak. Kecepatan pelapis disesuaikan tanpa langkah melalui antarmuka pertukaran manusia-mesin.Sistem pengeringan mengadopsi kontrol ganda dari kontrol suhu dan kurva kecepatansampai pmemberikan pengalaman operasi dan pemeliharaan yang lebih ringkas, aman dan manusiawi.

UtamaElistrikCpada gambar:

PLC:Yaskawa, Jepang

Pertukaran manusia-mesin:WENVIEW

Kekuatan penggulungan kembali dan pelepasan: Danma

Lapisan danPengeringandaya oven: Yaskawa, Jepang

Sistem umpan balik:Koyo, Jepang

Sistem kontrol suhu: Omron, Jepang

Peralatan listrik tegangan rendah: Eaton

Pengaturan daya: Hanmei

Konfigurasi seluruh mesin:

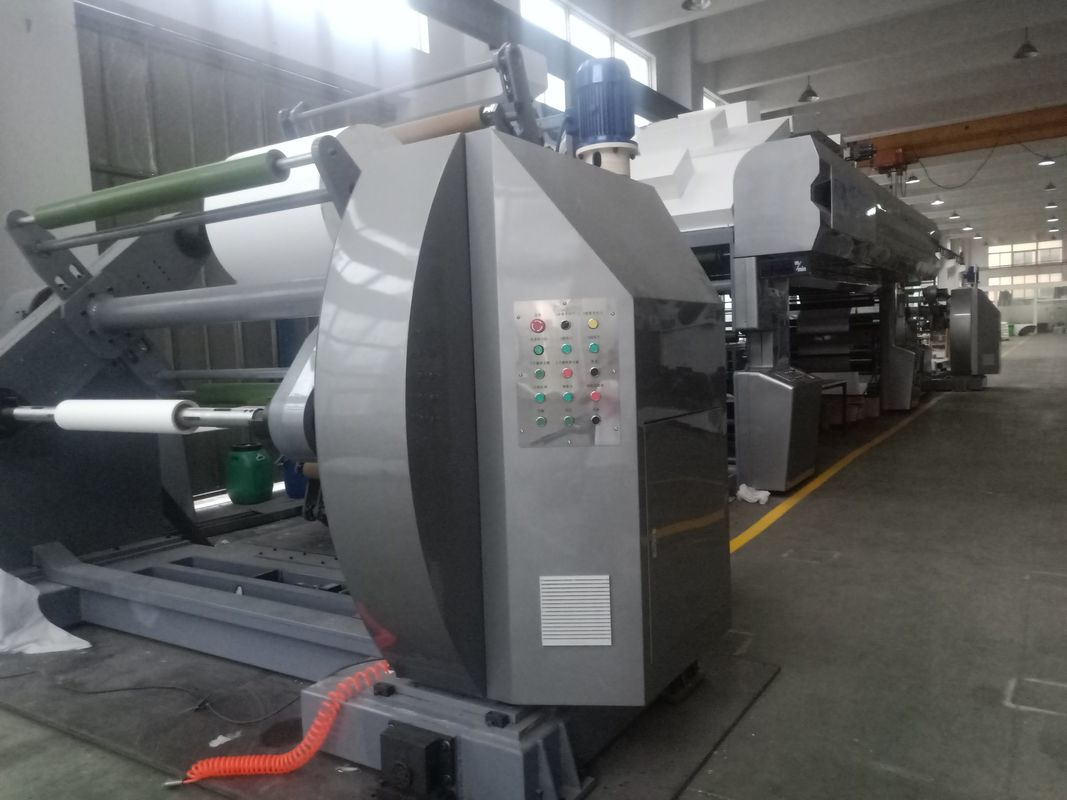

Sistem unwinding: mengadopsi sistem pemasangan otomatis berputar dan unwinding, unwinding mengadopsi servo drive asinkron, sumbu A dan B mengisi ulang melalui motor berputar,mekanisme pemotong otomatis untuk mencapai kecepatan tinggi non-stop lap joint kertas.

Tegangan mengadopsi konverter frekuensi untuk mengontrol servo asinkron untuk debit aktif,dan kecepatan pembuangan dikendalikan oleh vektor konverter frekuensi untuk membuat seluruh mesin mencapai tegangan konstan.

Proses ini mengadopsi perangkat koreksi EPC untuk memperbaiki penyimpangan kertas asli.

Perangkat pelapis

Lapisan mengadopsi Yaskawa servo untuk mengontrol lapisananiloxroller untuk lapisan kuantitatif.

Bagian pasokan lem dikendalikan oleh pompa diafragma pneumatik.

Bagian pengeringan

Fengming khusus melengkung tipis kertas pelapis oven

Oven ini dilengkapi dengan mekanisme penyaringan kertas otomatis, yang nyaman dan cepat untuk menyaring kertas, dan menghindari kontak suhu tinggi antara pekerja dan oven.

Perlu dicatat bahwa struktur unik oven dapat secara efektif memecahkan masalah kerutan dan kerutan yang serius setelah lapisan kertas tipis.

Rol passing di oven dilengkapi dengan bantalan, tetapi untuk mengurangi goresan, sistem daya over-roller independen dilengkapi khusus.Dengan demikian mengurangi kecenderungan gesekan dari roller.

Seluruh oven dilengkapi dengan sistem pembuangan limbah.

Outlet oven dilengkapi dengan sistem pendingin udara untuk mendinginkan permukaan bahan.

CMenerima dan tarikan

Bagian ini dilengkapi dengan daya tarikan kecil, dan lengan ayunan ketegangan digunakan untuk kompensasi penyimpangan kecepatan.Hanya memisahkan roller traksi)

Kelompok ini dilengkapi dengan sistem koreksi EPC sebelum menerima yang digunakan untukkesesatanDengan menggeliatnya, permukaan ujung kertas bisa lebih rata.

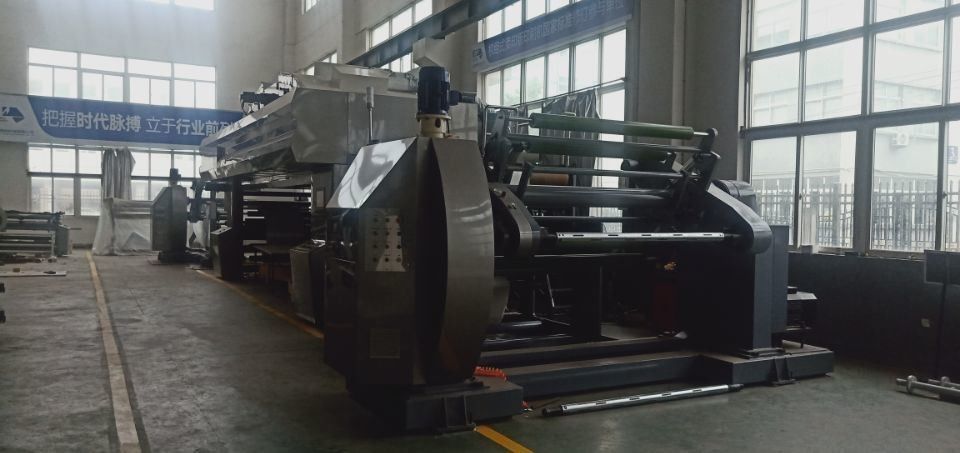

D. Pembaikan kembalibagian

Menggunakan rotasi sumbu A dan B alat otomatis mengubah roll.

1. Rewind mengadopsi kontrol servo asinkron dari A dan B gulungan, dan A dan B gulungan dapat diubah pada kecepatan tinggi tanpa menghentikan mesin melalui mekanisme cutter.
2Penggulung dilengkapi dengan sistem koreksi otomatis, dan kertas dikoreksi secara otomatis untuk memastikan penggulung kertas yang lancar.
3. Rewind dilengkapi dengan mekanisme pemotong untuk mewujudkan kontrol acak gulungan besar dan kecil.

E. Sistem pendingin air(sistem ini bersifat opsional bagi pelanggan sesuai denganpersyaratan)

Sistem ini dapat menyediakan unit pendinginan yang efisien setelah pendinginan udara dan sebelum penggulung. pendinginan paksa untuk beberapa produk dengan inersia termal yang besar.

Ada dua gulungan air pendingin paksa yang disusun dalam tipe "S", dan kekuatan gulungan air berasal dari motor penggerak terpisah.

Sumber energi untuk pendinginan adalah unit pertukaran pendinginan independen dengan kompresor.

Konfigurasi daya (299KW)

A. Sistem tenaga (174,56KW)

Artikel pc Kekuatan Total Daya

Servo motor asinkron yang membuka 2 30KW 60KW

Pembaikan kembalimotor servo asinkron 2 30KW 60KW

Servo motor pelapis 1 4.4KW 4.4KW

Servo motor traksi 2 4.4KW 8.8KW

Motor berputar 2 4KW 8KW

Motor pemotong 1 1.1KW 1.1KW

Kertas melalui motor 1 0.75KW 0.75KW

Motor Blower 7 2.2KW 15.4KW

Motor pengisi air 1 0.75KW 0.75KW

Motor rol pendingin 1 3.7KW 3.7KW

Pemanas air 1 11KW 11KW

Pompa air 2 0.33KW 0.66KW

B. Sistem pemanasan:(120KW)

Artikel pc Kekuatan Total Daya

Air Blower(1,2,3,4,5) 5 24KW 120KW

IR(Opsional) 7 18KW 126KW

C. Lainnya 1 kW

Harap perhatikan bahwa:
Statistik daya adalah desain dan daya yang dipasang. daya kerja dari sistem daya pada dasarnya adalah setengah dari daya yang dipasang. daya pemanasan adalah nilai yang ditetapkan dari pekerjaan yang sebenarnya.karena perbedaan dalam pengaturan parameter dan kecepatan kerja, konsumsi daya yang sebenarnya tergantung pada penggunaan.
Tabel konfigurasi dan deskripsi ini hanya untuk referensi. Jika produk perusahaan ditingkatkan atau diubah, konfigurasi produk yang sebenarnya akan berlaku.
