Air Panas IR Pengeringan Kontrol Komputer Laminating Film Mesin Untuk 1350mm Max. Web Lebar

Deskripsi konfigurasi mesin pelapis

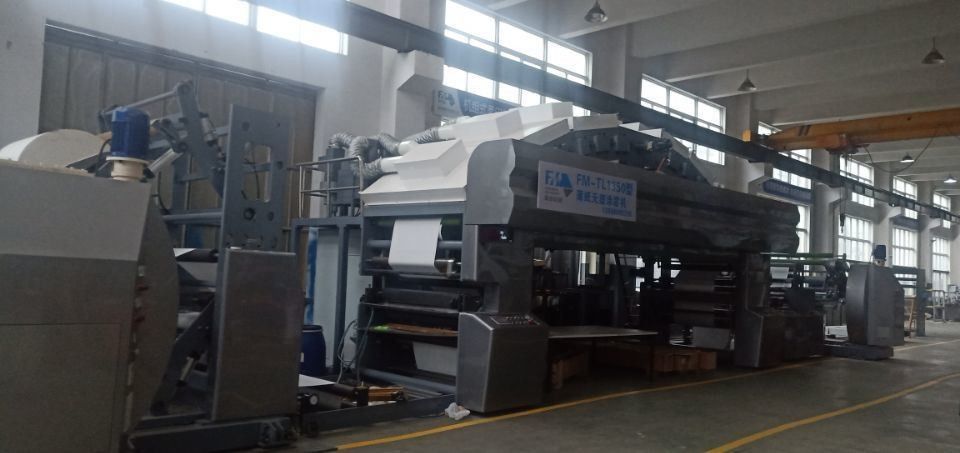

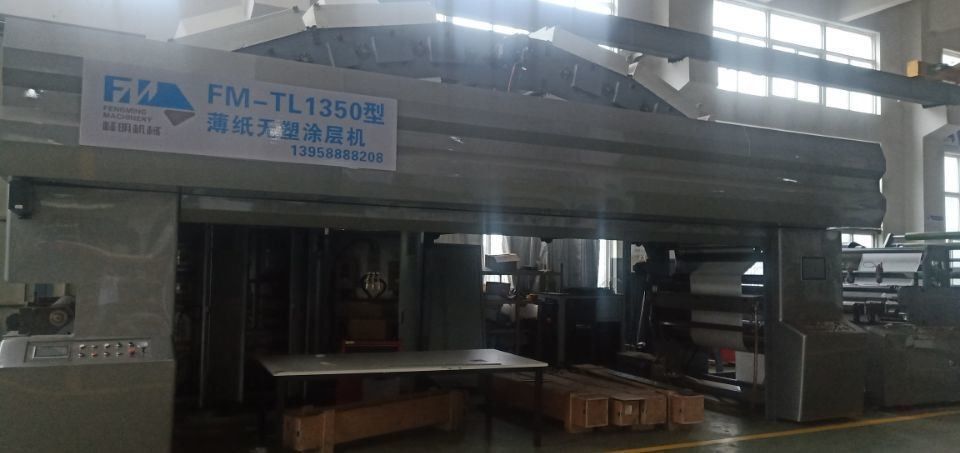

FM-TL1350 adalah mesin pelapis dengan teknologi khusus yang dikembangkan oleh Wenzhou Fengming Machinery Co., Ltd.untuk menanggapi tren perlindungan lingkungan hijau dan secara efektif menggantikan produksi produk kertas denganLaminasi PE / PLAmesin ini dirancang untuk kertas tipis tanpa lapisan plastik bagian bawah mesin ini mengadopsi PLC untuk kontrol logikadan bagian atas mengadopsi layar sentuh untuk pertukaran manusia-mesinKekuatan seluruh mesin didorong oleh konversi frekuensi dan pengontrol gerak. Kecepatan pelapis disesuaikan tanpa langkah melalui antarmuka pertukaran manusia-mesin.Sistem pengeringan mengadopsi kontrol ganda dari kontrol suhu dan kurva kecepatansampai pmemberikan pengalaman operasi dan pemeliharaan yang lebih ringkas, aman dan manusiawi.

UtamaElistrikCpada gambar:

1. PLC:Yaskawa, Jepang
2. Pertukaran manusia-mesin:WENVIEW
3. Kekuatan penggulungan kembali dan pelepasan: Danma
4. Lapisan danPengeringandaya oven: Yaskawa, Jepang
5. Sistem umpan balik:Koyo, Jepang
6. Sistem kontrol suhu: Omron, Jepang
7. Peralatan listrik tegangan rendah: Eaton
8. Pengaturan daya: Hanmei

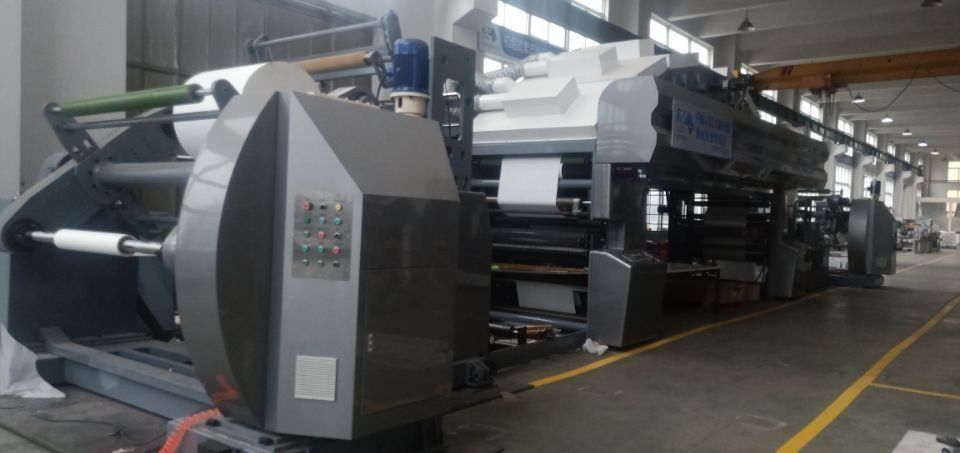

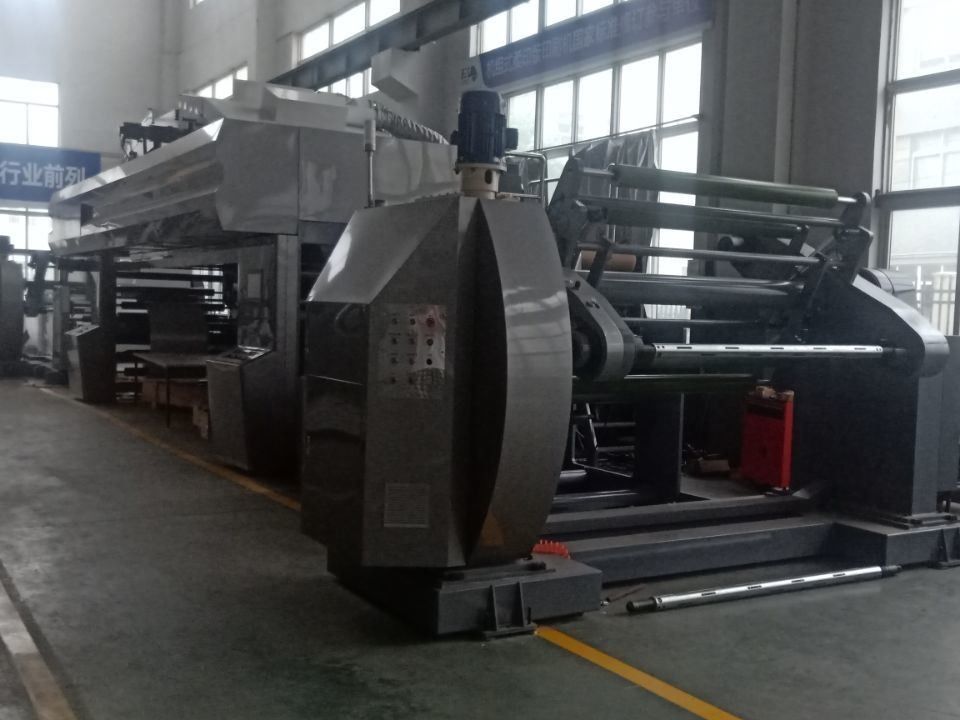

1. Sistem unwinding: mengadopsi sistem pemasangan otomatis berputar dan unwinding, unwinding mengadopsi servo drive asinkron, sumbu A dan B mengisi ulang melalui motor berputar,mekanisme pemotong otomatis untuk mencapai kecepatan tinggi non-stop lap joint kertas.
2. Tegangan mengadopsi konverter frekuensi untuk mengontrol servo asinkron untuk debit aktif,dan kecepatan pembuangan dikendalikan oleh vektor konverter frekuensi untuk membuat seluruh mesin mencapai tegangan konstan.
3. Proses ini mengadopsi perangkat koreksi EPC untuk memperbaiki penyimpangan kertas asli.

1. Perangkat pelapis

1. Lapisan mengadopsi Yaskawa servo untuk mengontrol lapisananiloxroller untuk lapisan kuantitatif.
2. Bagian pasokan lem dikendalikan oleh pompa diafragma pneumatik.

1. Bagian pengeringan

1. Fengming khusus melengkung tipis kertas pelapis oven
2. Oven ini dilengkapi dengan mekanisme penyaringan kertas otomatis, yang nyaman dan cepat untuk menyaring kertas, dan menghindari kontak suhu tinggi antara pekerja dan oven.
3. Perlu dicatat bahwa struktur unik oven dapat secara efektif memecahkan masalah kerutan dan kerutan yang serius setelah lapisan kertas tipis.
4. Rol passing di oven dilengkapi dengan bantalan, tetapi untuk mengurangi goresan, sistem daya over-roller independen dilengkapi khusus.Dengan demikian mengurangi kecenderungan gesekan dari roller.
5. Seluruh oven dilengkapi dengan sistem pembuangan limbah.
6. Outlet oven dilengkapi dengan sistem pendingin udara untuk mendinginkan permukaan bahan.

1. Bagian ini dilengkapi dengan daya tarikan kecil, dan lengan ayunan ketegangan digunakan untuk kompensasi penyimpangan kecepatan.Hanya memisahkan roller traksi)
2. Kelompok ini dilengkapi dengan sistem koreksi EPC sebelum menerima yang digunakan untukkesesatanDengan menggeliatnya, permukaan ujung kertas bisa lebih rata.

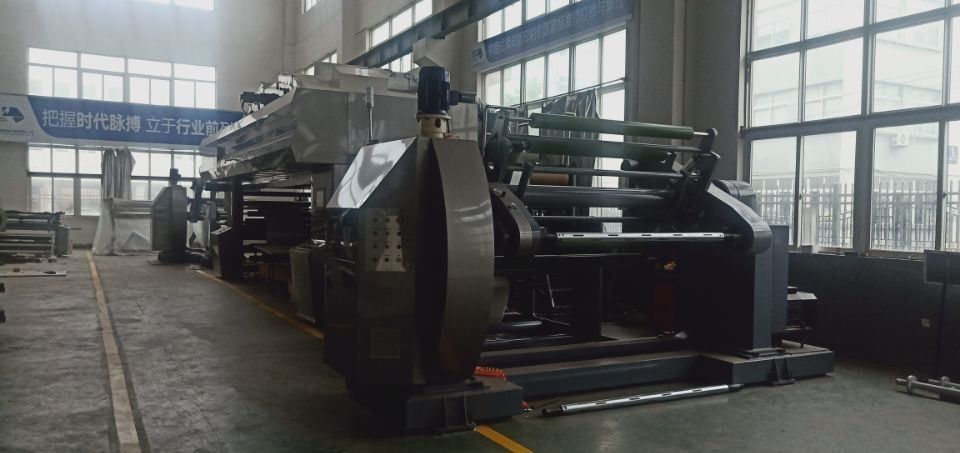

1. Menggunakan rotasi sumbu A dan B alat otomatis mengubah roll.

1. Sistem ini dapat menyediakan unit pendinginan yang efisien setelah pendinginan udara dan sebelum penggulung. pendinginan paksa untuk beberapa produk dengan inersia termal yang besar.
2. Ada dua gulungan air pendingin paksa yang disusun dalam tipe "S", dan kekuatan gulungan air berasal dari motor penggerak terpisah.
3. Sumber energi untuk pendinginan adalah unit pertukaran pendinginan independen dengan kompresor.
